Катушка нормализующая SM FC/UPC-FC/UPC, 1 км

Компактная нормализующая (компенсационная) катушка служит для нормализации модового состава излучения вводимого в измеряемую линию и для устранения влияния на результаты измерений ближней мертвой зоны оптического рефлектометра.



При инсталляции сети необходимо проверять качество волокон и соединений рефлектометром. Рефлектометр анализирует отраженные от неоднородностей оптические импульсы, т.к. количество отраженного света очень мало, приемник рефлектометра должен быть очень чувствительным. Исходя из этого, мощные отраженные импульсы света будут насыщать или перегружать приемник. После насыщения приемник требует некоторого времени, чтобы восстановиться, и пока это происходит, результат измерения ненадежен. Отражение вызывает перегрузку фотоприемника на время, равное прохождению световым импульсом расстояния. Это расстояние и называется "слепой зоной". Поэтому при использовании рефлектометра рекомендуется использовать устройство, называемое компенсатором "слепой зоны". Компенсатор дает рефлектометру время для восстановления.

Применение нормализующей катушки позволяет оценить состояние оконечного разъема ВОЛС и уменьшает опасность повреждения оптического разъема рефлектометра.

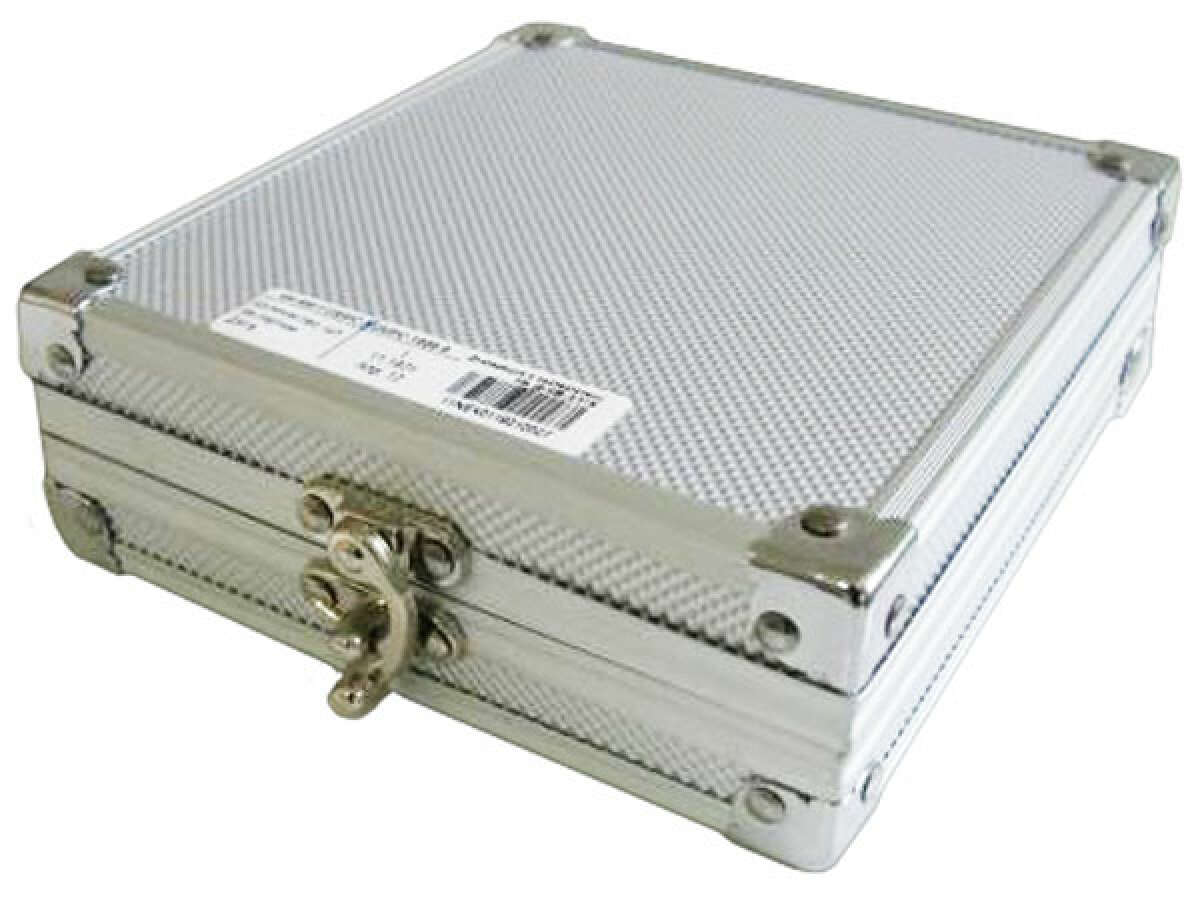

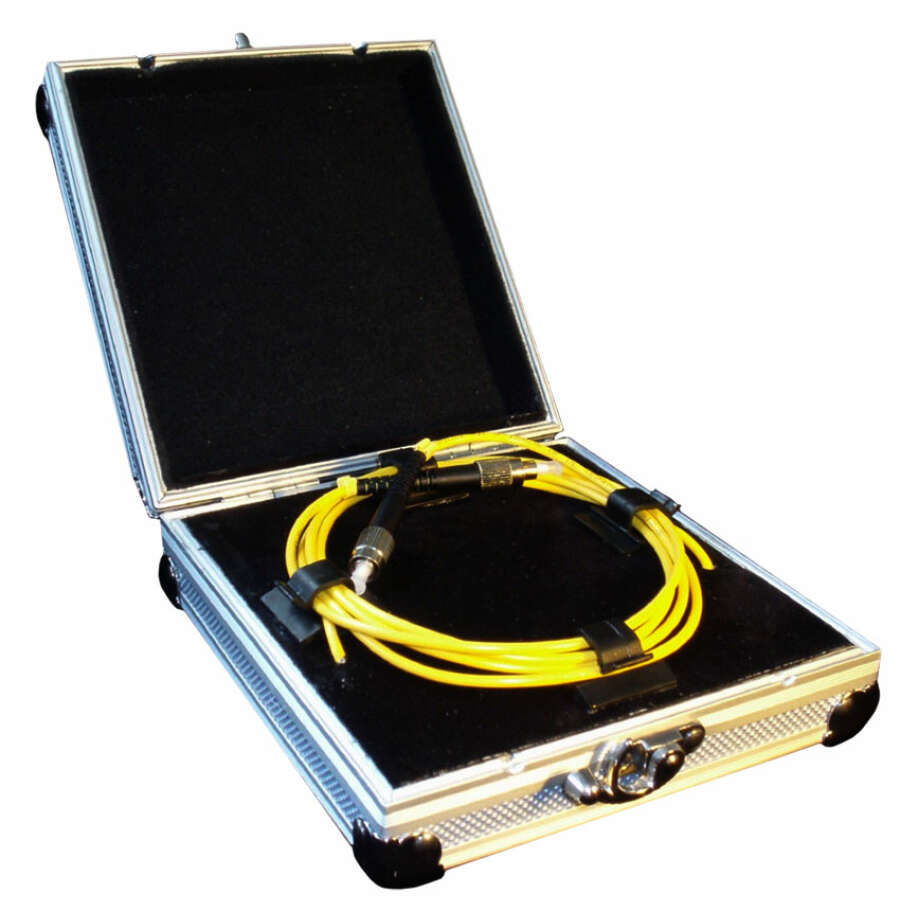

Оптическое волокно размещено в герметичном отсеке, защищено от внешних воздействий, включая влагу. Для подключения к измерительным приборам и волоконно-оптическим линиям катушки оконцованы оптическими разъемами FC на основе 3 мм микрокабеля, размещаемых при транспортировке в специальных гнездах. Корпус катушки выполнен в виде прочного миникейса из композитных материалов и имеет отверстия для вывода разъемов, что существенно снижает занимаемую рабочую зону.
