VoIP-GSM шлюз AddPac AP-GS1002 — это многофункциональный и высокопроизводительный межсетевой шлюз, предназначенный для передачи голосового трафика между линиями IP- и аналоговой телефонии и GSM сетями, оборудованный двумя дополнительными аналоговыми портами FXS, что позволяет создать дополнительное подключение двух аналоговых ТА или двух внешних линий УАТС. Передача трафика в беспроводные сети осуществляется двумя GSM модулями, что позволяет организовывать два одновременных GSM вызова.
AP-GS1002 в первую очередь ориентирован на применение в компаниях SMB сегмента, что определяет его функциональное оснащение: мощная система маршрутизации — LCR, функция CallBack, автоматический вызов номера BabyCall, черные/белые списки, SMS-сервер, подробная статистика звонков, удобное администрирование.
Для работы в IP-сетях в AP-GS1002 предусмотрены 2 порта 10/100Mbps Fast Ethernet, что позволяет подключать шлюз к сетям передачи данных и используя выделенную линию, ADSL-модем, кабельный модем; также шлюз работает в сетях с динамическим или статическим распределением IP-адресов. AP-GS1002 поддерживает различные сетевые функции: IP-маршрутизация, прозрачный мост, трансляция сетевых адресов (NAT) и трансляция портов (PAT), сетевое управление SNMP v2, командную строку cisco-стиля, Web-интерфейс и многие другие.
2 GSM канала — через шлюз могут быть установлены два одновременных GSM вызова.
Межсетевой шлюз — возможность одновременного подключения шлюза к сетям VoIP-телефонии, аналоговым линиям связи и GSM сетям, позволяет передавать трафик между подключенными линиями в любых направлениях: VoIP ↔ GSM; аналог ↔ GSM; VoIP ↔ GSM ↔ аналог; VoIP ↔ аналог.
Одновременная поддержка протоколов H.323, SIP и MGCP, без дополнительного обновления ПО
Функция BabyCall (автоматический вызов номера) — позволяет упростить процедуру вызова наиболее часто набираемого телефонного номера.
Черные и белые списки - функция позволяет задать ограничения на использование линий связи для определенных номеров, установить лимиты и ограничения, а также добавить сервисы для привилегированных пользователей или групп абонентов.
WEB Callback и GSM CallBack
Маршрутизация по наименьшей стоимости (Least Cost Routing, LCR) — интеллектуальная система маршрутизации вызовов, позволяющая системе автоматически выбирать наиболее оптимальный (дешевый) путь совершения исходящего вызова.
SMS сервер — в шлюзе реализована возможность обмена SMS сообщениями через встроенный WEB интерфейс. Сервис поддерживает отправку/прием сообщений на Русском, Английском, Корейском и Испанском языках.
USSD запросы — в случае использования Pre-paid тарифов на установленных SIM картах, шлюз по запросу будет высылать текущее состояние баланса лицевого счета (услуга должна поддерживаться оператором GSM связи).
Высокопроизводительный VoIP шлюз для организации связи по сетям передачи данных
Факсимимильная передача данных -T.38 G3 FAX
Удаленное обновление ПО с использованием FTP/TFTP
Удаленное управление на основе WEB
Операционная система APOS для обеспечения масштабируемости, функциональности и стабильности работы, с поддержкой контроля качества предоставляемых услуг
Поддержка статической маршрутизации и маршрутизации согласно рекомендации IEEE 802.1Q
Широкие возможности контроля качества сервиса для голосового трафика
Поддержка SNMP v2, для контроля и управления оборудованием
Поддержка списков доступа (IP Access-List)
Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост, учет IP
Сетевое управление: SNMP агент (MIB v2); Telnet; Web управление на основе HTTP сервера
Применение
Модернизация устаревшей КСС
Подключив шлюз к существующей КСС можно добавить ряд новых сервисов и функций, например, межсетевой шлюз, который будет направлять вызовы в соответствии с таблицами маршрутизации либо в беспроводные сети GSM, либо по аналоговым- или VoIP-каналам.
Местная связь корпоративной сети связи с абонентами GSM и ТфОП
На рисунке приведен элемент корпоративной сети связи построенной на базе VoIP технологий. В КСС используются IP телефонные аппараты. Подключить такую IP КСС к городской телефонной сети часто оказывается достаточно просто с помощью VoIP–GSM шлюза.
В данном случае все звонки с IP телефонов (IP ТА), которые будут поступать на городские или мобильные телефоны, автоматически будут перенаправляться через VoIP-GSM. Точно также и клиенты из города смогут звонить на телефоны КСС через тот же шлюз.

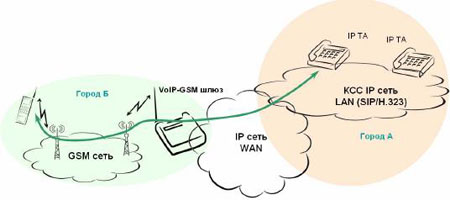

Междугородная связь VoIP КСС с абонентами GSM
VoIP шлюз можно очень эффективно использовать для междугородней связи. Например, установить его в каком-то другом городе, с которым происходит частое общение. Типичная ситуация - сотрудник приезжает в город (город Б), где намечается открытие нового представительства. Сотрудник селится в гостиницу, устанавливает VoIP-GSM шлюз и подключает к его Интернет. В шлюз и в мобильный телефон сотрудника устанавливаются SIM карты местного оператора сотовой связи. После этого сотрудник становится доступен из родной КСС, как если бы он находился на работе в офисе.

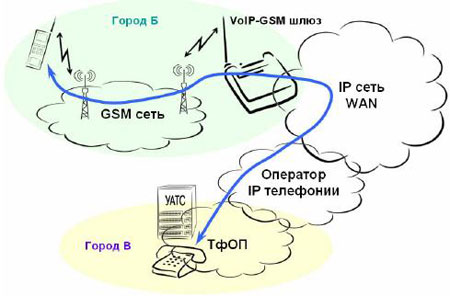

Междугородная связь абонентов GSM c абонентами ТфОП
Следующий вариант использования VoIP-GSM шлюзов имеет схему включения аналогичную предыдущему случаю (см. рисунок ниже). В данной ситуации сотрудник в командировке (город Б) может использовать шлюз для того, чтобы через альтернативных операторов IP телефонии совершать дешевые междугородные звонки в любые города и в любые страны.

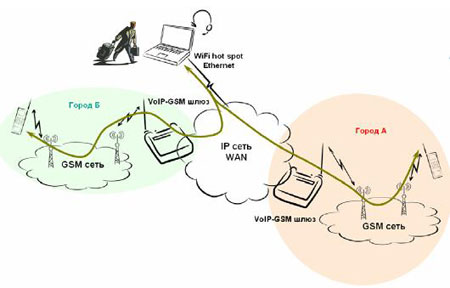

Связь абонентов GSM c мобильными абонентами VoIP
С широким распространением Интернет и различных программ IP телефонии, появилась возможность использовать их во время командировок. На следующем рисунке представлена ситуация, когда сотрудник в отъезде использует ноутбук с телефонной гарнитурой и софтфон (например, Skype) для общения с коллегами в других городах (А и Б).
Понятно, что такая организация связи требует установки в городах, куда будут идти звонки, VoIP-GSM шлюзов. Но если в городах А и Б расположены филиалы компании, то установка шлюзов будет вполне оправдана. Так как с этого момента расходы на связь у всех сотрудников в отъезде будут сведены к нулю.
Корпоративный SMS сервер
Организация корпоративного SMS сервера – популярное «не голосовое» приложение GSM шлюзов. SMS сервер состоит из аппаратной части (GSM шлюза) и программной (специального ПО). Рассылка сообщений происходит при помощи отдельной программы, которая установлена в компьютере или реализованного в шлюзе WEB-интерфейса, который позволяет одним щелчком мыши отправить SMS сообщение сразу группе абонентов.
Сервер может использоваться при оповещении сотрудников в случае всевозможных собраний, совещаний, заседаний или аварийных ситуаций. Тот же принцип работает и в отношении формирования любых очередей, SMS сообщения могут быть о готовности какого-то товара к отгрузке, автомобиля в автосервисе, места в ресторане и т.п.
Технические характеристики
GSM интерфейс
GSM модуль:2 х Telit
Количество голосовых каналов: 2 (2 GSM модуля)
Рабочая частота: GSM 900/1800/1900 МГц
Мощность передатчика: Class 4 (2Вт) при E-GSM 900 МГц; Class 1 (1Вт) при GSM 1800 МГц
Чувствительность: - 105дБм
SIM карта: 3V small
VoIP-протоколы
Поддержка протокола SIP (рекомендация IETF RFC3261(или RFC2543))
Одновременная поддержка H.323, SIP и MGCP
Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности согласно рекомендации ITU-T H.235
