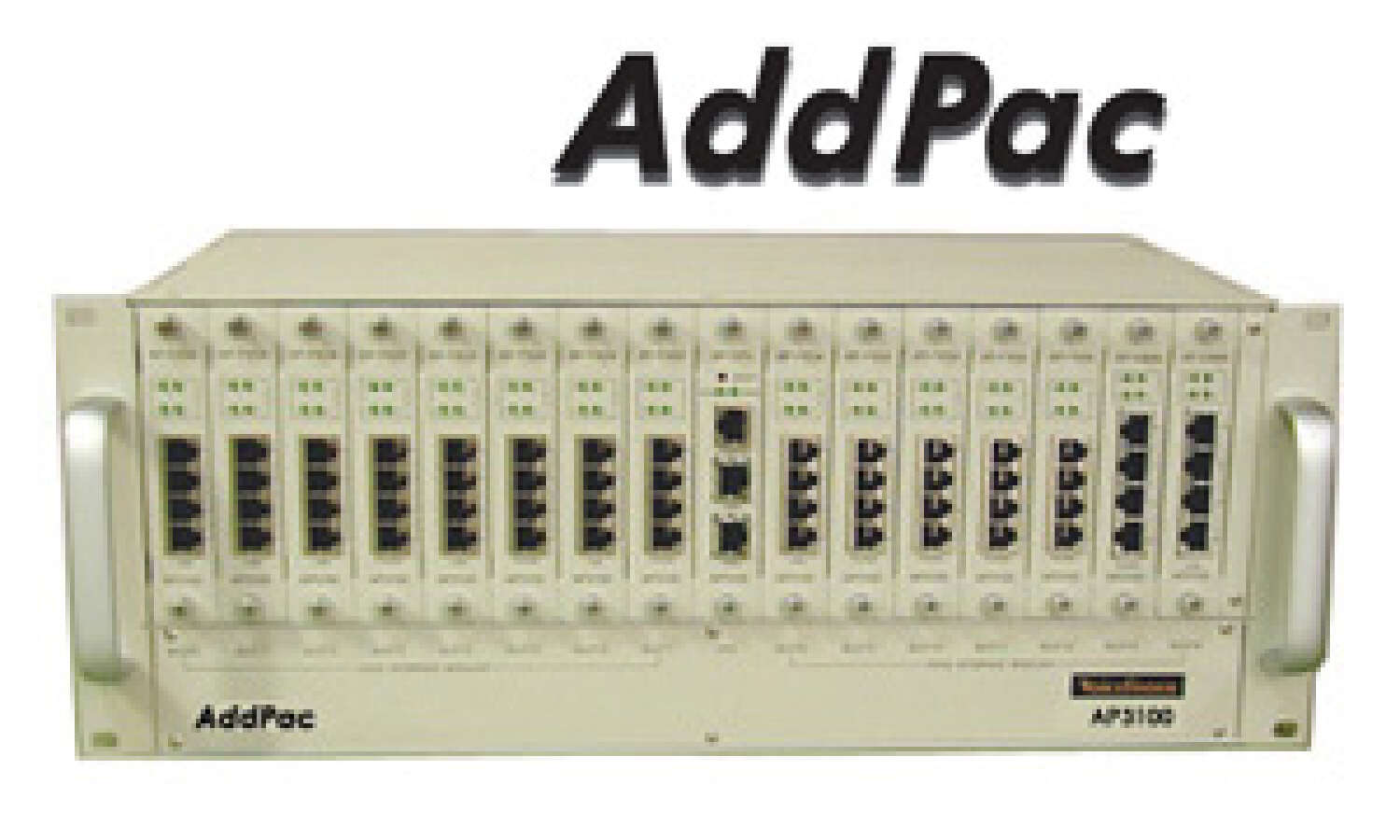

AddPac AP3100 - аналоговый VoIP шлюз, 48 портов FXS

Снят с поставок!

Аналог - ADD-AP2370-56S

VoIP шлюз AddPac AP3100 представляет собой решение для крупных операторов связи и организации корпоративной сети в силу своей гибкости, многофункциональности, надежности и высокой производительности. Благодаря использованию современных алгоритмов компрессии и расширенным возможностям управления и контроля QoS это устройство успешно справляется с обеспечением одинаково высокого качества передачи голоса как по не слишком загруженным сетям, так и по сетям с большим объемом голосового трафика. Применять этот шлюз можно на различных участках сетевой инфраструктуры, независимо от используемой технологии (например, выделенные линии и ADSL/кабельные модемы, работа со статическими/динамическими IP адресами).

Гибкость конфигурирования

По конструкции AddPac AP3100 представляет собой шасси с комплектом модулей, в базовой конфигурации имеет по одному порту 10 Мбит/с Ethernet и 10/100 Мбит/с Fast Ethernet, а также консольный порт. Так как плата центрального процессора данного VoIP шлюза, его аналоговые интерфейсы и источники питания представляют собой модули, то они могут добавляться/заменяться без прекращения обслуживания. Простоту пополнения функциональных возможностей данного шлюза, например, поддержкой различных VoIP и сетевых протоколов, среди которых и весьма актуальный IPv6, гарантирует операционная система APOS (AddPac Operating System). Наряду со средствами управления устройством (протокол SNMP MIB v2, командная строка в стиле Cisco, web-интерфейс и. т. п.) устройство поддерживает и такие сетевые протоколы, как IP-routing, Transparent Bridging, PPP (Point to Point Protocol), NAT/PAT и пр.

Основные характеристики VoIP шлюза AddPac AP3100:

• Архитектура на базе высокопроизводительного PowerPC RISC микропроцессора
• Архитектура голосовых интерфейсов - модульная
• По одному порту 10 Мбит/с Ethernet и 10/100 Мбит/с Fast Ethernet, 15 слотов для голосовых модулей
• Аналоговые голосовые модули: FXS4, FXO4, FXS4H, E&M4
• Поддержка рекомендации ITU-T H.323 v3 с функцией безопасности ITU-T H.235
• Поддержка протокола SIP согласно рекомендации IETF RFC3261 (либо RFC2543)
• Поддержка H.323, SIP и MGCP – одновременная, без дополнительного апгрейда ПО
• Операционная система APOS гарантирует функциональность, масштабируемость и стабильность работы с поддержкой контроля QoS
• Поддержка услуги Skype для SIP
• Маршрутизация данных – надежная и высокопроизводительная
• Поддержка статической маршрутизации и маршрутизации согласно рекомендации IEEE 802.1Q наряду с протоколами маршрутизации RIP v1/v2, OSPF v2, BGP v4
• Расширенные возможности контроля QoS для голосового трафика
• Встроенный DHCP сервер/клиент, NAT/PAT, прозрачный мост (Transparent Bridging), учет IP-трафика, обширные возможности мониторинга, отладки, и др.
• Дистанционный апгрейд ПО с использованием протоколов FTP/TFTP
• Благодаря расширенным сетевым возможностям этот шлюз используется в роли полноценного маршрутизатора

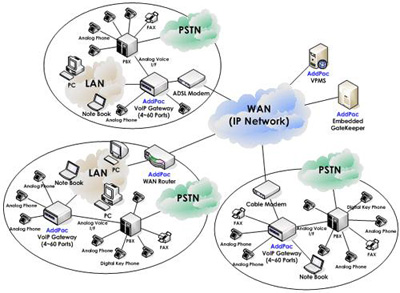

  Схема применения VoIP шлюза AddPac AP3100:







  Техническая спецификация VoIP шлюза AddPac AP3100:



  Модуль управления	Процессор	PowerPC RISC микропроцессор
  	Flash память	4/8 Мбайт
  	SDRAM память	32/64 Мбайт
  	Загрузочная память	512 Кбайт Flash
  	Порт LAN0	Один порт 10/100 Мбит/с Fast Ethernet
  	Порт LAN1	Один порт 10/100 Мбит/с Fast Ethernet
  	Консольный порт	Один порт RS-232C
  Голосовые модули	AP-FXS4	4-портовый модуль FXS (4 разъема RJ11)
  	AP-FXO4	4-портовый модуль FXO (4 разъема RJ11)
  	AP-E&M4	4-портовый модуль E&M (4 разъема RJ11)
  	AP-FXS4H	4- портовый модуль FXSH (4 разъема RJ11) — для линий повышенной протяженности
  	FXS&FXO	два порта FXS + два порта FXО (4 разъема RJ11)
  Требования к электропитанию	VAC 110~220 В, 50/60 Гц, 20 Вт
  Рабочая температура	0°C— + 50°C (32° — 122°F)
  Температура хранения	-40°C— + 85°C (-40° — 176°F)
  Относит. влажность	5%— 95% (без конденсата)



  Поддерживаемые AddPac AP3100 протоколы и сервисы:



  Сетевые возможности	Поддержка маршрутизации статической и в соответствии с рекомендацией IEEE 802.1q
  	Поддержка протокола PPPoE
  	HDLC (High-Level Data Link Control) инкапсуляция (взаимодействие c Cisco HDLC)
  Voice over IP	Поддержка рекомендации ITU-T H.323 v3 с функцией обеспечения безопасности в соответствии с ITU-T H.235
  	Поддержка протокола SIP согласно рекомендации IETF RFC3261 (либо RFC2543)
  	Поддержка VoIP протоколов SIP, H.323 и MGCP - одновременная, без дополнительного апгрейда ПО
  	Алгоритмы сжатия голосового трафика: g711alaw, g711ulaw, g726r32, g726r16, g729 (standard, annex-a, annex-b, annex-ab), g7231r63 (standard, annex-a)
  	Возможности голосовой обработки: —DTMF, CNG, G.168, T.38 G3 FAX, VAD
  	Совместимость с ITU-T H.323 Gateway, Gatekeeper
  	Расширенные возможности контроля QoS для голосового трафика
  Сетевое управление	Доступен SNMP агент (MIB v2)
  	Удаленное управление через консоль, функции Rlogin, Telnet
  	Web управление на базе HTTP сервера
  	Управление сетевым трафиком
  Безопасность	Списки доступа - стандартный и расширенный
  	Возможность управления всеми сервисами, которые поддерживаются шлюзом
  	Доступ к управлению - многоуровневый
  	Разрыв сессий Telnet/Console - автоматический
  	PPP авторизация пользователя Password Authentication Protocol (PAP); Challenge Handshake Authentication Protocol (CHAP).
  Эксплуатация и управление	Самотестирование работы процессора, портов ввода-вывода;
  	Управление резервированием и восстановлением системы;
  	Поддержка внутренней диагностики и отладки, системного аудита;
  	Поддержка функции Watchdog;
  	Системное управление с записью истории событий и команд;
  	Статистика IP трафика с поддержкой протокола Radius
  Другие возможности
  	DHCP сервер и клиент
  	Функция трансляции сетевых адресов (NAT)
  	Функция трансляции портов (PAT)
  	Функция прозрачного моста (Transparent Bridging): Поддержка протокола STP (Spanning Tree Protocol); Прозрачное соединение (Remote Bridging) двух удаленных локальных сетей через WAN; Поддержка режима моста и маршрутизатора - одновременная.
  	Интерфейс командной строки в стиле Cisco
  	Поддержка протокола NTP (Network Time Protocol)
  	Удаленное обновление APOS с использованием FTP/TFTP
