Компания Fluke Networks, представляет обновлённый анализатор сетей Ethernet - MetroScope .

Анализатор MetroScope предназначен для тестирования и документирования качества доступа и предоставляемых сервисов по каналам Ethernet.

Прибор используется как для квалификации новых подключений, так и для решения проблем с существующими. Тесты, использующиеся для решения данных задач: определение числа ошибочных битов ошибок BERT,тесты по рекомендации RFC 2544 и новая оригинальная методика тестирования ProVision™. Совокупность этих тестов и методик позволяют измерять производительность Ethernet каналов провайдеров и корпоративных клиентов, проводить аудит и мониторинг за работой сети, а также контролировать доступность ключевых сервисов – сервера (HTTP, DNS, Mail и т.д.), VoIP, IPTV.

Все результаты тестов могут быть сохранены и распечатаны с логотипом компании, для использования как во внутреннем документообороте компании, так и как приложение к актам сдачи в эксплуатацию новых каналов связи.








Виртуальная презентация




Функциональные особеннности LAN тестера METROSCOPE:

  • Набор тестов ProVision™ - улучшенное тестирование каналов Carrier Ethernet
  • Тесты в соответствии с RFC2544
  • Интегрированный VoIP SIP телефон с функцией измерения MOS
  • Базовое тестирование каналов для поддержки IPTV
  • Многопоточное тестирование с разным приоритетом, для разных виртуальных каналов и в разных направлениях.
  • Измерение джиттера с точностью до 40наносекунд
  • Тестер частоты ошибок по битам (BERT тесты)
  • Декодирование и отображение стекированных VLAN (QinQ) – двойное тегирование
  • Возможность фильтрации по номеру VLAN
  • Средства для измерения времени отклика серверов (HTTP, DNS, Mail и т.д.)
  • Генерация пакетов с ошибками CRC для оценки реакции активного оборудования
  • Поддержка устройств стандарта 802.3ah
  • Тестирование беспроводных сетей 802.11a/b/g
  • Измерение джиттера с точностью до микросекунд
  • Результат тестирования Прошел/Не прошел для всех тестов
  • Возможности создания отчетов о тестировании и создания сценариев тестов с настраиваемыми пользователями пределами тестов
  • Возможность выбора длины кадра любого размера (до 2048байт)
  • Отчеты содержат комментарии пользователя, логотип компании, настройки прибора, трассировку маршрута

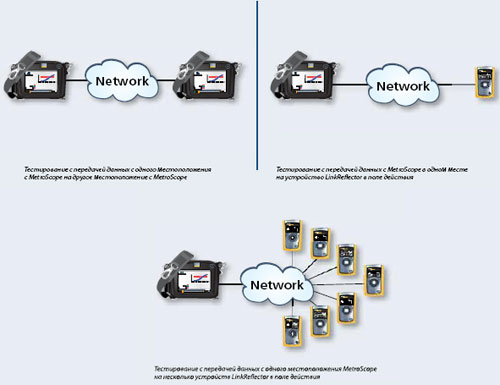

  • Работа в режиме удаленное устройство/отражение/петля:
  • Второй MetroScope
  • Дистанционный тестер LinkReflector
  • Петля на базе порта активного оборудования
  • Зонд Visual UpTime Select от компании Fluke Networks
  • Устройство, поддерживающее стандарт 802.3ah
  • Встроенные средства управления сетевыми устройствами (telnet, эмуляцию терминала, FTP и интернет-браузер)
  • Тестирование как проводных (медь и оптика), так и беспроводных сетей стандарта 802.11



Сравнение методов тестирования: RFC 2544 VS ProVision

ProVision тест, разработанный для проверки каналов MetroEthernet в реальных, а не лабораторных условиях имеет ряд преимуществ, по сравнению с используемыми сегодня тестами по методике RFC 2544.

  1. Тесты RFC 2544 выполняются последовательно, т.е. один за другим, при использовании ProVision они выполняются одновременно. Это не только экономит время, но и позволяет не допустить ошибку, которая связана с задержкой в канале во время измерения пропускной способности.
  2. ProVision может быть настроен для проверки асимметричных каналов, используемых в xDSL.
  3. ProVision может тестировать несколько каналов с несколькими потоками одновременно (опция Multistream).
  4. Результаты тестов RFC 2544 обычно отображаются по отдельности, а с помощью тестов ProVision результаты отображаются на одном экране.
  5. Кроме обычного анализа минимумов, максимумов и средних значений полученных данных, с помощью ProVision мы можем строить тренды и анализировать их в реальном времени.





RFC 2544

ProVision™

Пропускная способность (без потерь)

Да

Да

Пропускная способность (с потерями)

Нет

Да

Пропускная способность асимметричных каналов

Нет

Да

Задержка

Да

Да

Потери

Да

Нет

BERT

Нет

Да

Back to Back

Да

Нет

Задержка

Да

Да

Вариация задержки

Да (обычно доступен)

Да

Одновременная настройка всех тестов

Нет

Да

Несколько потоков

Нет

Да

Отображение результатов разных параметров

Нет

Да

Отображение результатов по нескольким потокам

Нет

Да

Одновременные измерения

Нет

Да

Результаты в реальном времени

Нет

Да

Трендинг

Нет

Да





Тестирование каналов для поддержки IPTV

MetroScope имеет возможность генерации multicast трафика с помощью встроенного генератора трафика. Новое приложение «multicast application» позволяет подключиться к группе устройств и контролировать время отклика.

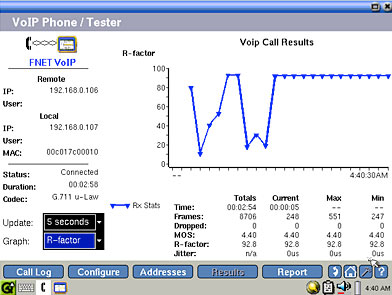

Мониторинг и анализ качества VoIP



В новой версии MetroScope доступна функция тестирования VoIP (опция), позволяющая:

  • выполнять вызовы с прибора на любой другой IP телефон
  • воспроизводить предварительно подготовленный файл в формате WAV
  • генерировать трафик и выполнять звонки с возможностью отображения графика с точностью до 1 секунды, который отображает качество речи (MOS, R-Factor, количество потерянных пакетов, вариацию задержки), продолжительность разговора и количество переданных кадров.



Автоматическое тестирование и инвентаризация сети.

При подключении к локальной сети MetroScope запускает процедуру автоматического обнаружения (до 1000 устройств). На экран прибора выводится информация о диапазоне IP-адресов, масках подсетей, контроллерах доменов и т.д. Все найденные устройства сети группируются в таблице по принадлежности к сетям IP, VLAN, IPX или NetBIOS. Функция поиска позволяет находить устройства по IP-адресу, имени или MAC-адресу.



Измерение времени отклика сервера



Данная функция позволяет измерить время отклика TCP-портов таких приложений, Mail, DNS, FTP или WWW. Тестирование портов приложений осуществляется в режиме клиента, что позволяет избавиться от препятствий для команды PING, таких как сетевые экраны и низкий приоритет протокола ICMP. Ответы портов приложений можно анализировать с помощью встроенной функции Trace Route, которая позволяет определить точное место снижения производительности на протяжении всего маршрута.

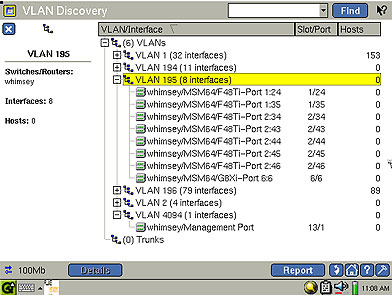

Мониторинг сетей VLAN



В анализаторе MetroScopeреализовано множество функций, предназначенных для ускорения поисков неполадок в работе сетей. К ним относятся функции обнаружения и мониторинга VLAN, позволяющие отслеживать их загрузку, а также находить ошибки в конфигурации коммутаторов и других сетевых устройств.




Анализ работы беспроводных сетей Wi-Fi (802.11a/b/g)

В обновлённом анализаторе MetroScopeтеперь доступна опция тестирования сетей Wi-Fi, с её помощью приборполучает информацию об уровне сигнала, соотношении сигнал/шум, степень загруженности канала и настройках безопасности всех найденных беспроводных устройств.
Прибор определяет количество, местоположение и настройки всех точек доступа и клиентов беспроводной сети.



Тестирование физического уровня ЛВС



Кроме того, анализатор MetroScope позволяет тестировать оптоволоконные и медные кабельные линии на физическом уровне.
При тестировании оптоволоконных линий контролируется входная и выходная мощность оптического сигнала, а также температура, ток смещения лазера и напряжение питания трансивера.
Что касается диагностики медных UTP кабелей, то приборопределяет место повреждения в кабеле (с помощью встроенного рефлектометра), составляет схему его разводки и генерирует тональный сигнал, используемый для трассировки кабеля (с помощью индуктивного щупа IntelliTone Pro или PRO3000)

Комплектация сетевого анализатора MetroScope: главный модуль MetroScope, комплект аккумуляторов, адаптер питания переменного тока/устройство для зарядки, адаптер для проверки правильности разводки кабеля , карта памяти CF 128 МБ, CD, чехол.



В набор MTSCOPE-KIT дополнительно входит недорогой тестер LinkReflector (модифицированный прибор LinkRunner Pro), позволяющий осуществлять end-to-end тестирование сетевых трактов на физическом, канальном и сетевом уровнях без использования второго прибора MetroScope.
Для тестирования нескольких сетевых соединений один анализатор MetroScope может взаимодействовать с неограниченным числом устройств LinkReflector, которые не только «отражают» трафик, но и сами по себе являются мощными диагностическими приборами.
Комплектация тестера LinkReflector: тестер LinkRunner Pro с опцией Reflector, адаптер для проверки правильности разводки WireView Cable ID №1, CD с ПО LinkReflector Connect, USB-кабель, руководство пользователя, батареи типа АА (4шт.)
Сравнение моделей анализатора MetroScope





Сравнение моделей анализатора MetroScope



Функция

MTSCOPE-LT

MTSCOPE

MTSCOPE-KIT

Local Statistics

LAN Discovery / SNMP*

-

Тестирование Wi-Fi

-

Опция

Опция

Тесты Server Performance

LinkReflector входит в комплект поставки

-

-

RFC 2544 тесты**

ProVision тесты**

Многопотоковое тестирование MultiStream ProVision

Опция

Тестирование VoIP

Опция

Опция

Опция



* Включая Device Discovery, Network Discovery, VLAN Discovery, Nearest Switch, Switch Scan, Key Devices, Problem Detection

** Тестирование может выполняться в режиме петли на физическом уровне или в качестве ответного устройства могут выступать LinkReflector, второй анализатор MetroScope, либо устройство, поддерживающее стандарт 802.3ah



Рекламный проспект (pdf) 2.5 Mb



Рекламный проспект нового MetroScope на англ. яз. (pdf) 854 Kb

Пример отчёта RFC2544 тестов (.pdf) 151 Kb

Пример отчёта ProVision тестов (.pdf) 197 Kb
