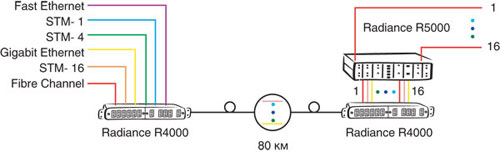

Технология CWDM доказала свою эффективность для решения задач уплотнения оптических несущих - WDM (Wavelength Division Multiplexing). Суть этой технологии заключается в том, что потоки данных, передаваемые по отдельным оптическим линиям, с помощью СWDM устройств (CWDM мультиплексоров) cоединяется в единый оптический сигнал, передаваемый по оптоволокну. На ответной стороне выполняется демультиплексирование (обратная операция).

Ключевые преимущества CWDM:

  • До 16-ти отдельных потоков данных по двум парам волокон.
  • Низкая цена в сравнении с DWDM.
  • Несколько вариантов топологии сети.
  • Большая дальность передачи.
  • Централизованное управление сетью.





Описание технологии

Грубое спектральное мультиплексирование - CWDM (Coarse Wavelength Division Multiplexing) - это способ передачи разнородных независимых потоков данных по одной паре оптических волокон. В технологии CWDM передаваемые потоки данных разнесены по частоте на 20 нм. Диапазон рабочих частот технологии CWDM лежит в диапазоне от 1310 до 1610 нм по рекомендации G-694.2 Международного телекоммуникационного союза (ITU). Для увеличения числа каналов до 18 возможно расширение этого диапазона до 1270 нм, однако, в этом случае возникают две проблемы. Первая связана с увеличением потерь на излучение при работе на более коротких волнах почти вдвое, что приводит к сокращению максимального расстояния передачи. Во- вторых, в этом случае приходится использовать специальные оптические волокна, что сводит на нет ряд преимуществ технологии.

Почему используется CWDM?

Технология CWDM увеличивает срок службы уже развернутых оптических сетей, расширяя спектр частот, используемых для передачи данных. CWDM не привязана к протоколам передачи данных, благодаря чему различные телекоммуникационные сервисы могут быть предоставлены в единой транспортной среде. Особенности уплотнения позволяют существенно снизить его стоимость по сравнению с технологией DWDM, что в совокупности с гибкостью и различными вариантами топологии делает эту технологию оптимальной для решения целого ряда различных задач.
