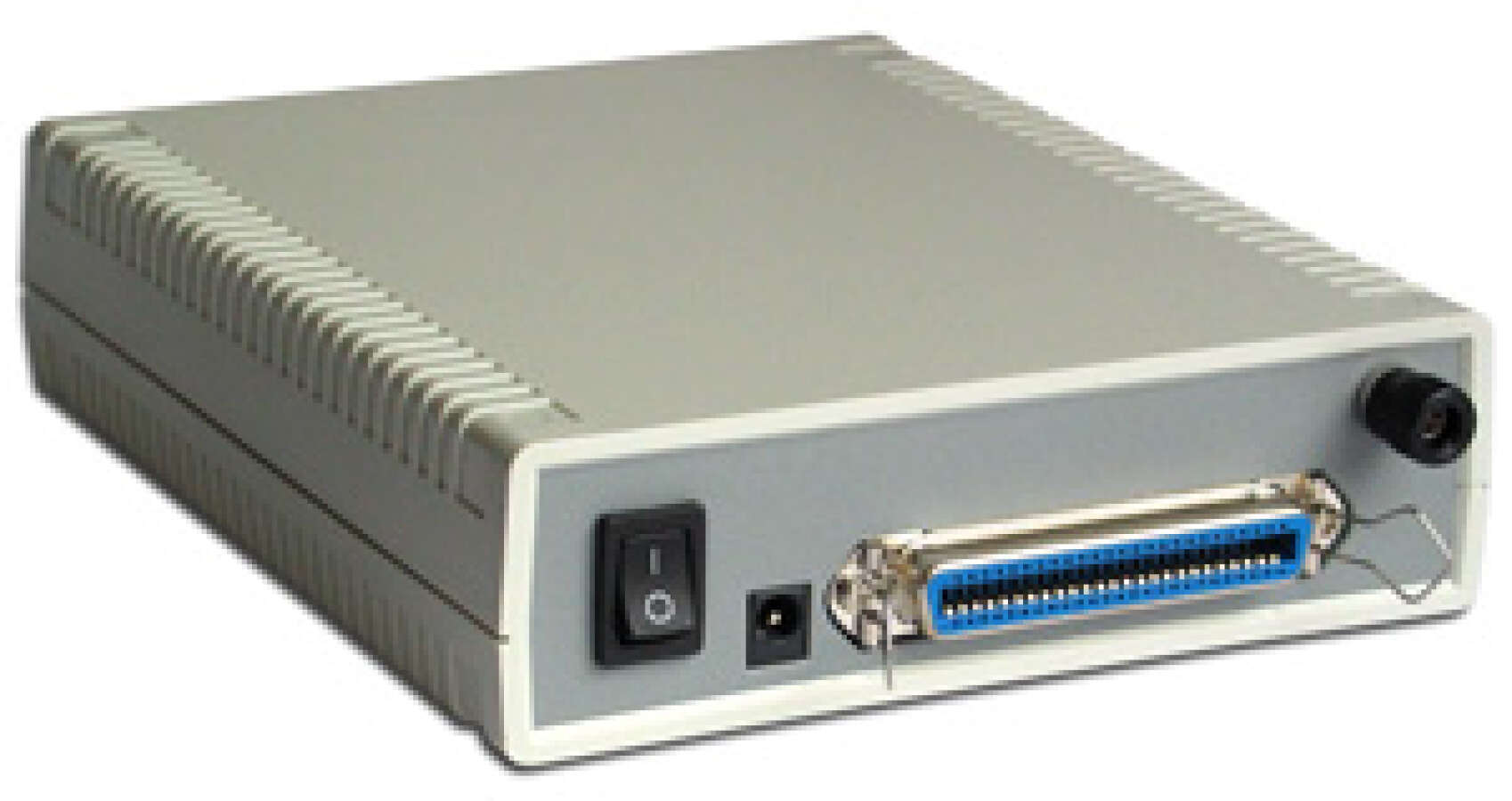

Агат DT — многоканальное устройство, разработанное компанией
«Агат-РТ», предназначено для разрыва телефонных соединений при обнаружении
в линии сигнала «Занято».
Основная функция детектора сигнала отбой - принудительная разблокировка линий учрежденческой
АТС в ситуации, когда УАТС не может распознать сигнал «Занято» («BUSY»)
и самостоятельно разорвать соединение. Агат DT обслуживает одновременно
до 8 каналов и подключается в разрыв между городскими телефонными линиями и
соответствующими линиями УАТС. Устройство обеспечивает очень высокую вероятность
определения сигналов «Занято» в линии, даже если они исходят одновременно
от нескольких источников, после чего принудительно отключает УАТС от линии на
короткий промежуток времени, инициируя тем самым разрыв соединения.
Технические характеристики Агат DT
Количество обслуживаемых дуплексных каналов
8
Подключение к линии
Последовательное
Минимальная амплитуда детектируемого сигнала
50 мВ
Тип обнаруживаемых сигналов «Занято»
Одночастотный или двухчастотный сигнал «Занято» («BUSY»)
от одного источника; Сумма двух одночастотных сигналов «Занято» («BUSY»)
с произвольными весовыми коэффициентами от разных источников.
Длительность разрыва абонентской линии при обнаружении
сигнала «Отбой»
4 сек +/- 10%
Электрические характеристики Агат DT
Длительность разрыва абонентской линии при
обнаружении сигнала «Отбой»
Не более 3.5 c
Разделение между каналами
Не менее 70дБ
Вносимое в линию эквивалентное последовательное сопротивление
Не более 50 Ом
Входное сопротивление постоянному току при «положенной
трубке»
