Новый комби-тестер Argus 145+ предназначен для тестирования линий на соответствие стандартам xDSL (ADSL, ADSL2/2+, VDSL2, SHDSL) и квалификации услуг Triple Play.

С помощью этого тестера за несколько секунд можно получить информацию о качестве сервиса (QoS), определив скорость соединения и запас помехозащищенности на линии от DSLAM до абонента. Благодаря своей портативности тестеры Argus 145+, работающие от аккумуляторной батареи, могут быть подключены в любой конечной точке сети, в распределительных и кроссировочных шкафах.

Прибор позволяет производить проверку соединения по HTTP/FTP, тестировать модемы xDSL через Ethernet порт и поддерживает режим моста.

Кроме функций тестирования xDSL, тестеры Argus 145+ позволяет проверять и другие сервисы, такие как ISDN по BRI S/T и U интерфейсам, а также аналоговую линию (POTS).

Для тестирования более высоких уровней и оценки аудио- и видеоданных доступны функции Triple Play: тестирование VoIP и анализ IPTV.

Другие неисправности линии связи могут быть обнаружены с помощью функции измерения базовых параметров линии (тестирование медных кабелей).

Функции ADSL/VDSL интерфейса:

• Эмуляция ATU-R для ADSL, ADSL2, ADSL2+, VDSL2
• Поддержка стандартов: ANSI T1.413.2, ITU-T G.992.1 (G.DMT) Annex A , G.992.2 (G.Lite) Annex A, G.992.3 Annex A / B / M , G.992.5 Annex A/M
• Тестирование линии ADSL поверх аналоговой линии (POTS) (Annex A/M) или поверх ISDN (Annex B), либо все функции, доступные в одном тестере (в зависимости от версии и опций)
• Автоматические измерения следующих параметров линии в направлениях upstream и downstream:
• Максимальная скорость передачи данных по ATM
• Скорость ATM в режимах Fast и Interleaved
• Относительная пропускная способность
• Гистограмма соотношения бит/тональный сигнал и SNR/тональный сигнал в канале связи
• Запас помехозащищенности
• Выходная мощность
• Затухание в линии
• Статистика ячеек ATM и битовых ошибок (upstream/downstream)
• Результат в виде Pass/Fail в соответствии с настроенными порогами QoS

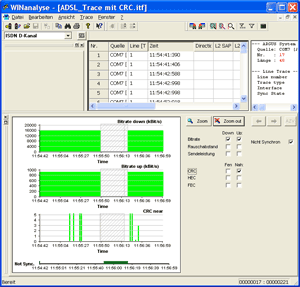

• Графическое представление потерь синхронизации и счетчика ошибок в течение заданного времени с помощью ПО WINanalyse (опция)

Функции SHDSL интерфейса для 2/4 или 8-ми проводной линии (опция)

• Поддержка стандартов: ITU-T G.991.2 (G.SHDSL, Annex A, B), ETSI 101524 (ETSI-SDSL), SHDSL.bis(опция)
• Эмуляция STU-R (работает как CPE), STU-C
• Работа ATM устройств DSLAM-SDSL / G.SHDSL
• Поддержка всех функций ATM (опция) и IP (опция)
• Работа в режиме моста и маршрутизатора (только STU-R ATM)
• Измерение напряжения
• Автоматическое измерение и отображение параметров (upstream/downstream) одной или обеих линий: скорость, SNR, затухание, усиление приемника и мощность передатчика
• Счетчики ошибок: CRC, ES, SES, LOSWS, UAS

Тестирование на уровне ATM

• OAM F5 по шлейфу
• Сканирование VPI/VCI
• ATM PING (из конца в конец или сегменты)
• Статистика ATM
• Установка множественных виртуальных каналов

Тестирование на уровне IP

• Тестирование подключения к ISP и реальных скоростей:
• Протоколы: PPPoE, PPPoA, IP по ATM, Ethernet по ATM, IP, PPTP
• Назначение PPP: локальный/удаленный IP адрес, DNS
• Поддержка VLAN
• Режим клиент/сервер DNS, поддержка двух DNS
• Клиент/сервер DHCP
• Тест Ping
• Тест Download по HTTP/FTP; тест Upload по FTP

Эмуляция VoIP телефона (опция)

• Оценка качества речи: MOS, PESQ по методикам ITU-T P.800, P.862, G.107
• Эмуляция входящих и исходящих SIP-вызовов, включая акустику
• Отображение результатов симуляции: STUN-сервер, входящий и исходящий вызов, отображение процесса вызова, имя и IP-адрес удаленной станции, продолжительность вызова, задержка пакетов, джиттер пакетов, потеря пакетов
• Статистика VoIP, c оценкой прошёл/не прошёл

Тестирование видео по IP (IPTV, VoD, MDI, онлайн трассировка) (опция)

• Широковещательное телевидение (UDP или RTP): IGMP
• Видео по запросу (VoD): RTSP, MMS, HTTP, FTP
• Эмуляция STB с возможностью выбора IP-адреса и порта, а также настройки MAC-адреса и DHCP
• Статистика пакетов
• Определение MDI по методике RFC4445
• Онлайн трассировка IPTV, трассировка всех важных параметров, включая графическое представление с помощью WINanalyse (опция)

Функции Ethernet интерфейса

• Интерфейсы 10/100 BaseT
• Тестирование порта Ethernet DSL-модема в качестве Ethernet TE (режим замены ПК)
• Режим моста, замена SHDSL или xDSL модема

Функции интерфейса BRI S/T(опция)

• Тестирование BRI интерфейса в соответствии с ITU-T I.430
• Эмуляция TE/NT и пассивный мониторинг D-канала
• Автоматическое определение конфигурации доступа и протокола: точка-точка или точка-многоточка; DSS1
• Поддерживаемые протоколы: DSS1, Cornet-T / N / NQ, QSIG, VN4
• Отображение уровней 1-2-3 и статуса B-канала
• Мониторинг D-канала с выводом на ПК для декодирования
• Оценка качества речи: MOS, PESQ по методикам ITU-T P.800, P.862
• Автоматическое тестирование ISDN. Для DSS1: CLIP, CLIR, COLP, COLR, HOLD, TP, CFU, CFB, CFNR, CCBS, CCNR, AOC-D/E, CW, ECT, 3PTY, DDI, SUB, MSN, MCID, CUG, UUS, поддержка протоколов клавиатуры
• Телефонные функции: память на телефонные номера, тест X.31, собственный номер, для входящих вызовов отображает вызывающий номер, сервис ISDN, тип номера, SUB-адрес и данные UUS-1.
• Автоматическое тестирование X.31
• BERT в соответствии с G.821
• Тестирование выделенных линий ISDN

Функции интерфейса U и POTS (опция)

• Тестирование U-интерфейса в соответствии с ANSI T1.601
• Линейная кодировка: 4B3T или 2B1Q
• Тестирование в режиме TE
• Измерение напряжения в U-интерфейсе
• Оценка качества речи: MOS, PESQ по методикам ITU-T P.800, P.862
• Интерфейс POTS с DTMF и в режиме импульсного набора; сопротивление шлейфа: 600 Ом
• Измерение напряжения и определение полярности в линии POTS
• Тестирование в высокоимпедансном режиме (без нарушения работы цифровой линии) POTS и U
• Благодаря встроенному микрофильтру тестер может работать на линиях с DSL

Тестирование медных кабелей

Базовые тесты

• Измерение сопротивления шлейфа - от 100 Ом до 20 кОм
• Измерение емкости - от 1 нФ до 1 мкФ; вычисление длины кабеля

Осциллограф

• входной импеданс: 3.6кОм || 20пФ, регулировка усиления
• диапазон: 20кГц - 30МГц; разрешение: 1кГц; ±0.1 %

DMT анализ (в т.ч. для VDSL2)

• импеданс 100 Ом
• частотный дипазон: 130кГц - 30МГц (-3дБ ); 4.3кГц; ±0.1 %
• диапазон: от -140 до -40 дБм/Гц; 0.1дБ

Active Probe - высокоомный адаптер (опция)

• импеданс: 12.4 кОм || 5пФ; диапазон: 3кГц - 30МГц (-3 дБ)
• питание подаётся через USB интерфейс прибора

Рефлектометр TDR (опция)

• дальность действия до 6000м
• ширина импульса от 15нс до 1600нс, амплитуда: 5В / 20В

Программное обеспечение WINanalyse (опция)

ПО WINanalyse включает весь функционал ПО WINplus и дополнительно позволяет проводить полный анализ ISDN-протоколов, включая ASN1 декодирование DSS1: запись данных D-канала на жесткий диск, анализ и интерпретация данных, анализ D-канала и интерпретация DSS1, CCITT, Q.921, Q.931 и 1TR6, интерпретация уровней 1,2,3, анализ и детальное представление элементов ASN1 уровня 3. Анализ выполняется в реальном времени с одновременным отображением данных

Комплект поставки Argus 145+: тестер с Li-ion аккумуляторами, заpядное устройство, кабели для подключения, инструкция, cумка (кроме мод.141), USB кабель, ПО WINplus
